X5-W2管道CCTV检测机器人

X5-W2管道CCTV检测机器人

X5-W2管道CCTV检测机器人主要用于隐蔽空间或管道内部情况的精细视频检测。爬行器进入管道或空间内部后能够自动爬行，对锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像，依据检测技术规程再进行评估，为制定养护、修案提供重要依据。

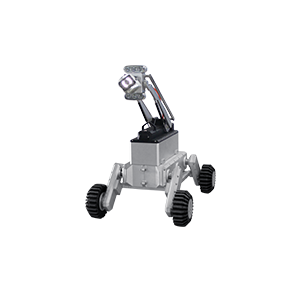

       X5-W2管道CCTV检测机器人由爬行器、镜头、电缆盘和主控制器四部分组成。其中，爬行器可搭载不同规格型号的镜头（如：旋转镜头、直视镜头、鱼眼镜头），通过电缆盘与主控制器连接后，响应主控制器的操作命令，如：爬行器的前进、后退、转向、停止、速度调节；镜头座的抬升、下降、灯光调节；镜头的水平或垂直旋转、调焦、变倍等、前后视切换等。在检测过程中，主控制器可实时显示、录制镜头传回的画面以及爬行器的状态信息（如：气压、倾角、行走距离、日期时间），并可通过键盘录入备注信息。

       使用X5-W2管道CCTV检测机器人对排水管道或管网进行快速视频勘查验收、普查评估，结合“PipeSight管道视频判读报告软件”对检测视频进行判读分析、生成专业的检测报告和直观的电子地图；结合“Pipeline Tracer管道检测示踪定位软件”可实时测量绘制管底坡度曲线和管线路径曲线；使用鱼眼镜头并结合“PipePano管道全景检测视频分析软件”可生成管道内壁的全景图像，以便进行更加精细、可量化（测量管径、裂缝宽度等）的分析和判读。

X5-W2管道CCTV检测机器人产品特点

1、  可采用时钟指示法指示当前检对象的时钟方向；

2、采用电动离合，防止机器人在作业时出现故障而无法拉出的情况发生；

3、可原地转向，更适应复杂的地下管道环境，对于可能出现的管道转向情况能够轻松应对；

4、配有越障轮，能够翻越在行进过程中遇到的一定尺寸的障碍，如台阶砖块等；

5、装备后视摄像头，收线时可通过后视摄像头查看后方情况，无需爬行器掉头；

技术指标

适用管径：800mm~4000mm；

三代主控：12.1寸液晶屏，自动生成报告；

适用管道：城市合流污水、生活污水及工业废水、城市雨水或供水管道；

工作温度：-10℃~50℃；

驱动：6轮驱动，大行走速度可达27m/min；

摄像探头防水标准：IP68；

主控兼容性：可适用于多种型号的爬行器、镜头、电缆盘组合；

镜头旋转：电动旋转，径向 360 度无限旋转

激光测量：用于测量裂缝宽度；

电动电缆盘：配2000米电缆线，电机驱动自动收放线；

爬行器尺寸： 使用普通加宽件900mm * 430mm * 370mm（抬升低）；

使用普通加宽件900mm * 430mm * 500mm（抬升高）；

使用普通加宽件900mm * 600mm * 370mm（抬升低）；

使用普通加宽件900mm * 600mm * 500mm（抬升低）；

注：X5-W1管道CCTV检测机器人配1000米电缆线，适用管径：800mm~3000mm；
